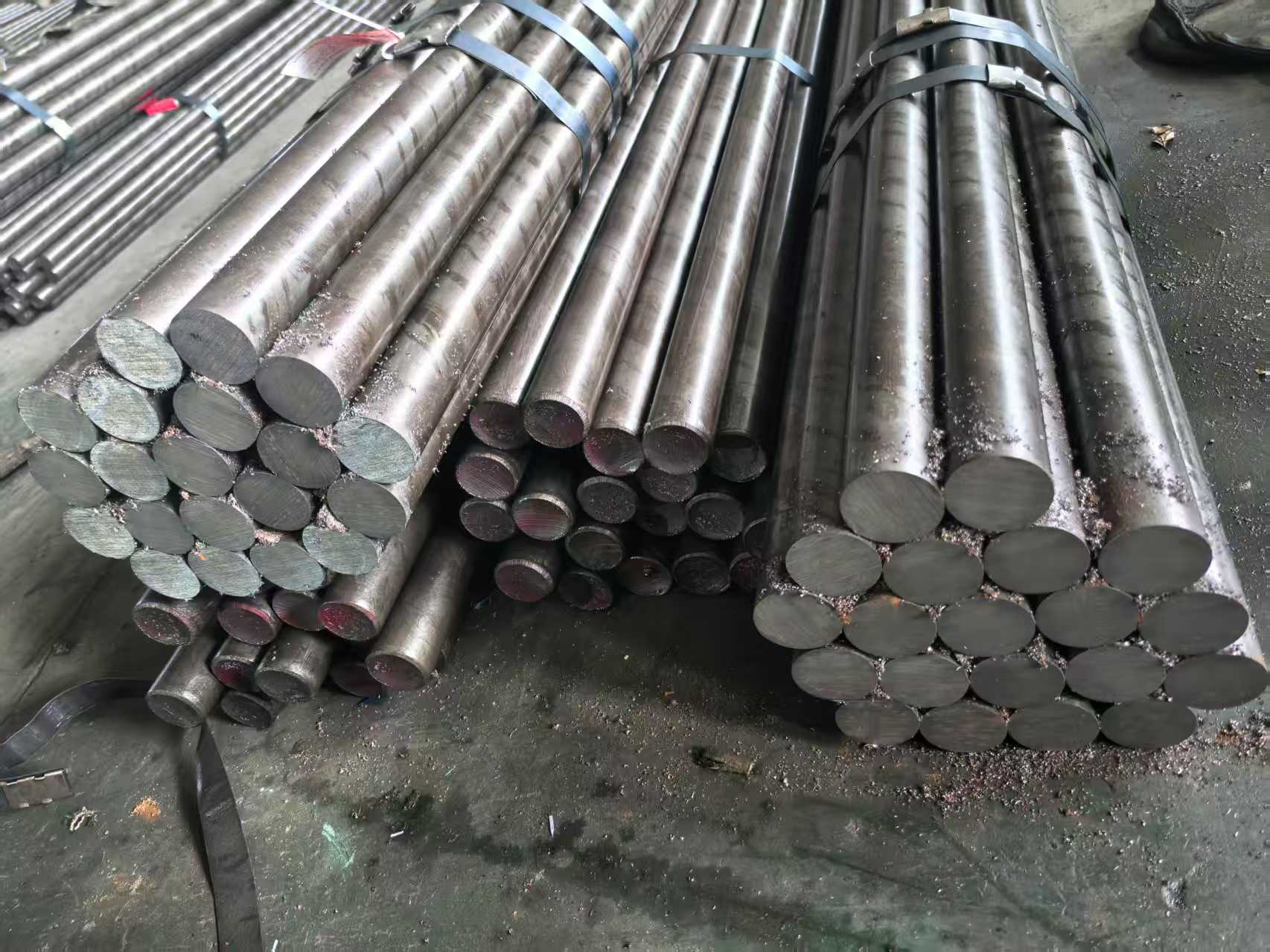

จะรับประกันความเรียบเนียนของพื้นผิวผลิตภัณฑ์เหล็กคาร์บอนที่ผ่านกระบวนการดึงเย็นได้อย่างไร

พารามิเตอร์หลักของกระบวนการดึงเย็นที่มีผลต่อความเรียบผิว

การออกแบบหัวดึง การเลือกวัสดุ และการขัดผิวหัวดึงให้เรียบที่สุดเพื่อให้เกิดการรบกวนน้อยที่สุด

หัวดึงเป็นเครื่องมือหลักในการขึ้นรูป และเป็นปัจจัยแรกที่กำหนดคุณภาพผิวโดยตรง รูปทรงเรขาคณิตของหัวดึงควบคุมการไหลของวัสดุ: หากมุมเข้าหรือความยาวส่วนที่รองรับถูกออกแบบไม่เหมาะสม จะก่อให้เกิดแรงเครียดไม่สม่ำเสมอ การเชื่อมติดกันระดับจุลภาค หรือพฤติกรรมการติด-หลุดซึ่งทำให้ผิวที่กำลังเกิดขึ้นมีรอยขีดข่วน รูปทรงเรขาคณิตของหัวดึงที่ผ่านการปรับแต่งอย่างเหมาะสมจะช่วยให้วัสดุเปลี่ยนผ่านเข้าสู่ภาวะการเปลี่ยนรูปพลาสติกได้อย่างราบรื่น โดยไม่เกิดการฉีกขาดเฉพาะจุด

วัสดุของไดย์ต้องสามารถทนต่อแรงกดสัมผัสที่สูง และรักษาความคงตัวของขนาดไว้ได้แม้ใช้งานซ้ำๆ ทังสเตนคาร์ไบด์และเพชรอุตสาหกรรมเป็นวัสดุมาตรฐานสำหรับการผลิตจำนวนมาก เนื่องจากมีความแข็งสูงมากและรักษาความเรียบเงาได้ดี — ซึ่งสำคัญอย่างยิ่งต่อการลดการรบกวนจากแรงเสียดทาน

เช่นเดียวกัน สภาพของวัสดุเริ่มต้นก็มีความสำคัญพื้นฐานไม่แพ้กัน รอยต่อผิว ภาวะการสูญเสียคาร์บอนบริเวณผิว หรือคราบสเกลจากการรีดร้อนที่ยังคงค้างอยู่ จะยืดตัวระหว่างกระบวนการดึง ทำให้ข้อบกพร่องเดิมเด่นชัดยิ่งขึ้น ดังนั้น การจัดหาแท่งโลหะที่มีโครงสร้างจุลภาคสะอาดและสม่ำเสมอจึงเป็นสิ่งที่ไม่อาจต่อรองได้

สุดท้าย คุณภาพผิวด้านในของไดย์จะถ่ายโอนโดยตรงไปยังผลิตภัณฑ์ ดังนั้น การขัดผิวด้านในให้มีค่าความหยาบผิว (Ra) ต่ำกว่า 0.1 ไมโครเมตรจึงช่วยให้เกิดการขัดเงาแบบควบคุมได้ — โดยการบีบอัดและทำให้ผิวเหล็กเรียบขึ้นขณะเคลื่อนผ่านไดย์ การ ‘รีดเรียบ’ ทางกลลักษณะนี้คือต้นกำเนิดทางกายภาพของผิวหน้าแบบดึงเย็น

การปรับแต่งความเร็วในการดึง อัตราส่วนการลดขนาด และการหล่อลื่น เพื่อให้ได้ค่า Ra เป้าหมาย (0.2–1.6 ไมโครเมตร)

การบรรลุค่า Ra ที่สม่ำเสมอในช่วง 0.2–1.6 ไมโครเมตร ต้องอาศัยการประสานงานอย่างเข้มงวดระหว่างพารามิเตอร์สามตัวที่เชื่อมโยงกันอย่างแนบแน่น — ไม่ใช่การปรับแต่งแต่ละตัวแยกจากกัน อัตราส่วนการลดขนาดกำหนดแรงกดที่สัมผัสกับผนังของดาย ซึ่งเป็นปัจจัยขับเคลื่อนผลการขัดเงา (burnishing) ที่ทำให้พื้นผิวเรียบขึ้น อย่างไรก็ตาม หากอัตราส่วนการลดขนาดสูงเกินไปอาจทำให้เกิดการเกินขีดความสามารถในการยืดตัวของวัสดุในบริเวณนั้น ส่งผลให้เกิดรอยฉีกขาดใต้ผิวและทำให้ความหยาบของพื้นผิวเพิ่มขึ้นอย่างเฉียบพลัน ความเร็วในการดึงมีผลต่อความเสถียรของฟิล์มหล่อลื่นและการเกิดความร้อน หากเร็วเกินไปจะทำให้หล่อลื่นสูญเสียความสามารถในการรักษาสภาพการแยกตัวแบบเต็มรูปแบบ (full-fluid separation) ขณะที่ช้าเกินไปจะลดอัตราการผลิตโดยไม่มีประโยชน์เพิ่มเติม ระบบหล่อลื่นมีบทบาทเชื่อมโยงทั้งสองปัจจัยนี้: สบู่ที่มีประสิทธิภาพสูงซึ่งมีฐานเป็นฟอสเฟตหรือสเตียเรต จะสร้างชั้นกั้นที่ยึดเกาะทางเคมีและมีความต้านทานแรงเฉือนต่ำ ซึ่งป้องกันการสัมผัสโดยตรงระหว่างโลหะกับโลหะ แม้ภายใต้แรงดันและอุณหภูมิที่รุนแรงที่สุด

ปรับปรุงปารามิเตอร์	ผลกระทบต่อแรงกดที่จุดสัมผัสและแรงเสียดทาน	ผลลัพธ์โดยทั่วไปของความหยาบของพื้นผิว
การเพิ่มอัตราส่วนการลดขนาด	เพิ่มแรงดันสัมผัสอย่างรวดเร็ว ส่งเสริมการขัดเงา แต่เสี่ยงต่อการเสื่อมสภาพของสารหล่อลื่นจากอุณหภูมิที่สูงขึ้น	สามารถลดค่า Ra ได้อย่างรวดเร็วจนถึงจุดจำกัดหนึ่ง หลังจากนั้นจะทำให้เกิดรอยขีดข่วนและเพิ่มความหยาบอย่างเฉียบพลัน
เพิ่มความเร็วในการดึงลวด	เปลี่ยนโหมดการหล่อลื่น อาจกักเก็บฟิล์มไฮโดรไดนามิกที่หนากว่า ซึ่งช่วยลดแรงเสียดทาน แต่ก็สร้างความร้อนอย่างรุนแรงเช่นกัน	อาจลดค่า Ra ได้ในช่วงความเร็วที่เสถียร แต่หากใช้ความเร็วสูงเกินไปจะทำให้สารหล่อลื่นล้มเหลว และพื้นผิวหยาบไม่สามารถควบคุมได้
สูตรสารหล่อลื่นที่ปรับแต่งอย่างเหมาะสม	สร้างชั้นป้องกันทางเคมีที่ทนทานและมีแรงเฉือนต่ำบนผิวโลหะ รักษาระยะห่างระหว่างผิวได้แม้ภายใต้แรงดันสูงมาก	ช่วยให้ได้ค่า Ra ต่ำอย่างสม่ำเสมอในช่วงความเร็วและอัตราการลดขนาดที่กว้างขึ้น โดยป้องกันการเชื่อมติดกันแบบจุลภาค

ผู้จัดจำหน่ายชิ้นส่วนยานยนต์ชั้นนำรายหนึ่งสามารถลดความหยาบของพื้นผิวเพลาจาก Ra 1.5 ไมโครเมตร ลงเป็นค่าที่ทำซ้ำได้อย่างมั่นคงที่ 0.4 ไมโครเมตร โดยเปลี่ยนไปใช้น้ำมันหล่อลื่นสังเคราะห์ที่มีของแข็งสูง และลดความเร็วในการดึงลง 15% — ซึ่งช่วยให้ฟิล์มน้ำมันหล่อลื่นมีเสถียรภาพมากขึ้น และทำให้สามารถใช้อัตราการลดขนาดที่สูงขึ้นและมีประสิทธิภาพมากขึ้นโดยไม่เกิดความเสียหายต่อพื้นผิว

การวัดและตรวจสอบความเรียบของพื้นผิวเหล็กคาร์บอนที่ผ่านกระบวนการดึงเย็น

การตีความมาตรฐาน ISO 1302 และ ASTM E867 สำหรับข้อกำหนดพื้นผิวของเหล็กคาร์บอนที่ผ่านกระบวนการดึงเย็น

การระบุข้อกำหนดอย่างแม่นยำและการตรวจสอบอย่างถูกต้องเริ่มต้นจากการปฏิบัติตามมาตรฐานสากลที่ยอมรับกันโดยทั่วไป ISO 1302 กำหนดวิธีการระบุพารามิเตอร์พื้นผิวบนแบบแปลนทางวิศวกรรม — รวมถึงความหมายและการประยุกต์ใช้ค่า Ra (ค่าเฉลี่ยสัมบูรณ์ของส่วนเบี่ยงเบน) สำหรับเหล็กคาร์บอนที่ผ่านกระบวนการดึงเย็น ค่า Ra ที่อยู่ในช่วง 0.2 ไมโครเมตร ถึง 1.6 ไมโครเมตร สะท้อนคุณภาพพื้นผิวที่สามารถบรรลุได้โดยทั่วไป โดยค่าความคลาดเคลื่อนที่แคบกว่านั้น (เช่น Ra ≤ 0.4 ไมโครเมตร) จะสงวนไว้สำหรับการใช้งานที่ต้องการความแม่นยำสูง เช่น แท่งไฮดรอลิก หรือพื้นผิวรองรับแบริ่ง ASTM E867 , ขณะเดียวกันก็กำหนดศัพท์เฉพาะสำหรับพารามิเตอร์ความหยาบผิว เช่น Rz (ความสูงเฉลี่ยจากยอดถึงหุบ) ซึ่งมีความสัมพันธ์อย่างชัดเจนกับสมรรถนะการปิดผนึกและความต้านทานการสึกกร่อน

แนวปฏิบัติด้านการประกันคุณภาพรวมการวัดเชิงปริมาณเข้ากับการตรวจสอบเชิงคุณภาพ — การตรวจด้วยสายตาเพื่อหาเครื่องหมายการสั่นสะเทือน (chatter marks), รอยฉีกขาด หรือรอยขีดข่วน ยังคงเป็นส่วนเสริมที่จำเป็นต่อการวัดลักษณะผิวด้วยเครื่อง profilometry อย่างยิ่ง ทั้งนี้ มาตรฐาน ISO 1302 กฎข้อ 16 เปอร์เซ็นต์ อนุญาตให้ความยาวตัวอย่างได้ไม่เกิน 16% ของทั้งหมด มีค่า Ra เกินขีดจำกัดที่ระบุไว้ เพื่อรองรับความแปรปรวนตามสภาพจริงของกระบวนการผลิต โดยยังคงรักษาความสมบูรณ์ในการใช้งานไว้ได้ ผู้จัดจำหน่ายเหล็กแท่งแบบดึงเย็นที่น่าเชื่อถือส่วนใหญ่จะกำหนดข้อกำหนดให้สอดคล้องกับมาตรฐาน EN 10305‑1 หรือมาตรฐานที่เทียบเท่า — ทั้งหมดสามารถย้อนกลับไปยังกรอบการวัดทางมิติหลักเหล่านี้ได้

การวัดลักษณะผิวด้วยการสัมผัสเทียบกับแบบไม่สัมผัส: ข้อแลกเปลี่ยนระหว่างความแม่นยำในทางปฏิบัติและอัตราการผลิต

การเลือกวิธีการวัดต้องคำนึงถึงความแม่นยำ ความเร็ว และความสมบูรณ์ของชิ้นงาน โดยเครื่องวัดพื้นผิวแบบสัมผัสที่ใช้หัววัด (stylus) ยังคงเป็นมาตรฐานอ้างอิงสำหรับการตรวจสอบในห้องปฏิบัติการ: ปลายเพชรจะเลื่อนผ่านพื้นผิวอย่างแม่นยำ ให้ค่า Ra และ Rz ที่สามารถทำซ้ำได้สูง และรับรองตามมาตรฐาน ISO 25178 และมาตรฐานที่เกี่ยวข้อง อย่างไรก็ตาม วิธีนี้ค่อนข้างช้า (~5–15 วินาทีต่อเส้นวัด) และอาจทำให้พื้นผิวที่นุ่มหรือขัดเงาสูงเกิดรอยขีดข่วน

วิธีการวัดแบบไม่สัมผัสโดยใช้แสง เช่น กล้องจุลทรรศน์แบบคอนโฟเคิล (confocal microscopy) และการสแกนด้วยเลเซอร์ ให้เวลาในการเก็บข้อมูลตั้งแต่ไม่กี่มิลลิวินาทีจนถึงไม่กี่วินาที โดยไม่มีการสัมผัสทางกายภาพเลย จึงเหมาะอย่างยิ่งสำหรับการตรวจสอบแบบต่อเนื่องในสายการผลิตปริมาณสูงของแท่งโลหะที่ผ่านการผลิตเสร็จแล้ว แม้ความละเอียดจะขึ้นอยู่กับการปรับเทียบระบบ แต่เครื่องวัดพื้นผิวด้วยแสงรุ่นใหม่สามารถให้ความละเอียดแนวตั้งต่ำกว่าหนึ่งไมโครเมตร ซึ่งเพียงพออย่างยิ่งสำหรับการตรวจสอบพื้นผิวที่มีค่า Ra อยู่ระหว่าง 0.2–1.6 ไมโครเมตร

วิธี	ความเร็วโดยทั่วไป	ความแม่นยำ	ผลกระทบต่อพื้นผิว	การใช้ที่ดีที่สุด
เครื่องวัดพื้นผิวแบบสัมผัส	~5–15 วินาทีต่อเส้นวัด	สูง (รับรองตามมาตรฐาน ISO)	อาจทำให้เกิดรอยขีดข่วน	การตรวจสอบขั้นสุดท้าย การรับรองในห้องปฏิบัติการ
แบบไม่สัมผัสโดยใช้แสง	ไม่กี่มิลลิวินาทีถึงไม่กี่วินาที	สูง (ขึ้นอยู่กับความละเอียด)	ไม่มี	พื้นผิวแบบเรียงต่อกันที่มีปริมาณสูง ซึ่งอาจมีลักษณะนุ่มนวลหรือขัดเงา

ผู้ผลิตชั้นนำใช้กลยุทธ์แบบผสมผสาน: ระบบออปติคัลสำหรับการสแกนความยาวเต็มรูปแบบและการตรวจจับข้อบกพร่องอย่างต่อเนื่อง ควบคู่ไปกับการวัดความหยาบของพื้นผิวด้วยวิธีสัมผัสเป็นระยะเพื่อการสอบเทียบและรับรองที่สามารถติดตามได้

กลไกการเรียบตัวโดยธรรมชาติ: การดึงเย็นช่วยปรับปรุงคุณภาพพื้นผิวอย่างไร

การดึงเย็นไม่เพียงแต่ปรับปรุงคุณภาพพื้นผิวเป็นผลพลอยได้ แต่เกิดขึ้นโดยตรงจากหลักการทำงานพื้นฐานของกระบวนการนี้ เมื่อเหล็กคาร์บอนถูกดึงผ่านแม่พิมพ์ที่มีรูปร่างแม่นยำและผิวขัดมันอย่างสูงที่อุณหภูมิห้อง จะเกิดสองกระบวนการพร้อมกัน คือ (1) แรงกดสัมผัสสูงทำให้ยอดและร่องเล็กๆ บนพื้นผิวถูกกดแบนและเรียบออกเชิงกล และ (2) การเคลื่อนที่แบบไถลทำให้พื้นผิวเกิดการขัดมัน ถ่ายโอนพื้นผิวเงาสะท้อนแสงเหมือนกระจกจากแม่พิมพ์เข้าสู่ผิววัสดุ พร้อมทั้งก่อให้เกิดการแข็งตัวจากการทำงาน (work hardening) ซึ่งเป็นประโยชน์

กระบวนการนี้ทำให้ชั้นผิวใกล้ผิวหน้ามีความหนาแน่นสูงขึ้นผ่านการยืดตัวของเม็ดผลึกและการสะสมของการเลื่อนตัวของโครงสร้างผลึก—ส่งผลให้ทั้งความเรียบผิวดีขึ้น (โดยทั่วไป Ra 0.2–1.6 ไมโครเมตร) และความแข็งแรงในการไหลเพิ่มขึ้น (สูงสุด +30% ขึ้นอยู่กับอัตราการลดขนาดรวม) ที่สำคัญคือ เนื่องจากไม่มีการให้ความร้อนเข้าเกี่ยวข้อง จึงหลีกเลี่ยงปัญหาการออกซิเดชัน การเกิดคราบสเกล หรือการบิดเบี้ยวจากความร้อนได้—รักษาความเที่ยงตรงของมิติและสมบูรณ์ของผิวสำหรับชิ้นส่วนที่มีความสำคัญสูง เช่น เพลาความแม่นยำ แท่งลูกสูบ และแอคทูเอเตอร์ไฮดรอลิก

การบำบัดผิวหลังการดึงเพื่อรักษาหรือปรับปรุงความเรียบผิว

การล้างกรด การฟอสเฟต และการเคลือบน้ำมัน: ผลกระทบต่อความหยาบผิว ความต้านทานการกัดกร่อน และความสามารถในการใช้งาน

การบำบัดผิวหลังการดึงมีวัตถุประสงค์เชิงการทำงาน—ไม่ใช่เชิงรูปลักษณ์—คือ การทำความสะอาด การป้องกัน และการเตรียมผิวสำหรับการใช้งานในขั้นตอนถัดไป การล้างกรดจะกำจัดสารหล่อลื่นที่ใช้ในการดึงที่ตกค้าง ออกไซด์ที่หลุดลอก และอนุภาคที่ฝังตัวอยู่ ทำให้ได้พื้นผิวที่สะอาดสม่ำเสมอ โดยค่า Ra โดยทั่วไปอยู่ระหว่าง 0.4 ถึง 0.8 ไมโครเมตร —เพิ่มขึ้นเล็กน้อยเมื่อเทียบกับผิวสุดท้ายที่ได้จากการดึง ซึ่งเกิดจากกระบวนการกัดผิวด้วยสารเคมีระดับเบา แต่ยังคงอยู่ภายในช่วงความแม่นยำที่ยอมรับได้

ขั้นตอนฟอสเฟตต่อเนื่องโดยการเคลือบชั้นฟอสเฟตสังกะสีหรือแมงกานีสในรูปผลึกจุลภาคบนพื้นผิว กระบวนการนี้ออกแบบมาให้เพิ่มความหยาบของผิวในระดับควบคุม (ค่า Ra เพิ่มขึ้นประมาณ 0.2–0.4 ไมโครเมตร) สร้างโครงสร้างที่มีรูพรุนและมีพื้นที่ผิวสูง ซึ่งช่วยยึดเกาะสี สารเคลือบ หรือสารหล่อลื่นสำหรับการประกอบได้ดีขึ้น นอกจากนี้ ชั้นฟอสเฟตเองยังให้การป้องกันการกัดกร่อนแบบแคโทดิก

ขั้นตอนการเคลือบน้ำมันเป็นขั้นตอนสุดท้าย โดยใช้ฟิล์มบางและสม่ำเสมอปิดรูพรุนของชั้นฟอสเฟต ซึ่งช่วยเพิ่มสมบัติหล่อลื่นระหว่างการกลึงหรือการประกอบ และยืดอายุการต้านทานการกัดกร่อนได้อย่างมาก ในการทดสอบการพ่นเกลือกลาง (ASTM B117) เหล็กคาร์บอนที่ผ่านการดึงเย็นแล้วเคลือบฟอสเฟตและน้ำมัน มักจะทนได้นานกว่า 72 ชั่วโมงก่อนปรากฏสนิมแดงครั้งแรก , เมื่อเปรียบเทียบกับวัสดุที่ไม่ผ่านการบำบัดซึ่งใช้เวลาไม่ถึง 24 ชั่วโมง การบำบัดเหล่านี้รักษาความเรียบเนียนหลักที่ได้มาในระหว่างกระบวนการดึงไว้ ขณะเดียวกันก็ปรับแต่งคุณสมบัติพื้นผิวให้เหมาะสมกับสภาพแวดล้อมที่มีความต้องการสูง — ตั้งแต่ชิ้นส่วนระบบกันสะเทือนยานยนต์ ไปจนถึงแท่งกระบอกไฮดรอลิก

คำถามที่พบบ่อย (FAQ)

Ra มีความสำคัญอย่างไรในการวัดความหยาบของพื้นผิว

Ra หรือค่าเฉลี่ยส่วนเบี่ยงเบนเชิงคณิตศาสตร์ เป็นตัวชี้วัดหลักสำหรับประเมินพื้นผิวของวัสดุ โดยแสดงค่าเฉลี่ยของความเบี่ยงเบนของความสูงพื้นผิว จึงมีความสำคัญอย่างยิ่งต่อการประเมินคุณสมบัติเชิงหน้าที่ เช่น ความสามารถในการปิดผนึกและความต้านทานการสึกหรอ

ปัจจัยใดบ้างที่มีส่วนช่วยให้ได้พื้นผิวที่เรียบเนียนในการดึงเย็น

ปัจจัยหลัก ได้แก่ การออกแบบแม่พิมพ์ที่เหมาะสม การเลือกวัสดุ การหล่อลื่นอย่างถูกต้อง อัตราการลดขนาดที่ควบคุมได้ และความเร็วในการดึง แต่ละพารามิเตอร์มีปฏิสัมพันธ์กันเพื่อลดข้อบกพร่องบนพื้นผิวให้น้อยที่สุด

การตรวจสอบและวัดความเรียบเนียนของพื้นผิวทำได้อย่างไร

การตรวจสอบความเรียบของพื้นผิวทำได้ตามมาตรฐาน เช่น ISO 1302 และ ASTM E867 ซึ่งกำหนดค่า Ra และพารามิเตอร์ของพื้นผิว การวัดสามารถทำได้ทั้งด้วยเครื่องวัดความขรุขระแบบสัมผัสและแบบไม่สัมผัส

การบำบัดหลังการดึงแบบใดที่ใช้กันทั่วไป

การบำบัดที่ใช้กันทั่วไป ได้แก่ การล้างกรด (pickling), การฟอสเฟต (phosphating) และการเคลือบน้ำมัน (oiling) กระบวนการเหล่านี้ช่วยทำความสะอาด ป้องกัน และเตรียมพื้นผิวสำหรับการใช้งานขั้นตอนถัดไป โดยยังคงรักษาหรือปรับปรุงความเรียบของพื้นผิวเดิมไว้

สารหล่อลื่นแต่ละชนิดส่งผลต่อคุณภาพพื้นผิวอย่างไร

สารหล่อลื่นประสิทธิภาพสูง เช่น สบู่ที่มีส่วนประกอบของฟอสเฟตหรือสเตียเรต ช่วยป้องกันไม่ให้โลหะสัมผัสกันโดยตรง สารเหล่านี้สร้างชั้นป้องกันที่ทนทานและมีแรงเฉือนต่ำ ทำให้ได้ค่า Ra ที่สม่ำเสมอภายใต้เงื่อนไขการดึงที่หลากหลาย
